مثال على تقسيم شبكة من الفئة C

1. الرؤية العامة لشبكات الفئة ‎C ودوافع التقسيم

شبكات الفئة ‎C (Class C) صُمِّمت تاريخيّاً لتخدم المؤسسات الصغيرة والمتوسطة؛ إذ تمنح كل شبكة عنوانية مدىً قدره ‎256‎ عنواناً (‎0–255‎) يحمل قناعًا افتراضيًّا ‎/24‎ (‎255.255.255.0‎). ومع التطوّر السريع للتطبيقات وتزايد عدد الأجهزة المتصلة، ظهرَت تحدّياتٌ أبرزها ضعف الاستغلال الكفء للمجال العنواني والاكتظاظ في نطاق البثّ، ممّا أدّى إلى اعتماد آلية التقسيم الشبكي (Subnetting) بوصفها حلاً لتقليل الهدر وتحسين الأمن والأداء.

1.1 أهداف التقسيم

• تعظيم الاستفادة من العناوين: تجزئة المجال ‎/24‎ إلى مساحات أصغر تتوافق وعدد الأجهزة الفعلي في كل قسم.
• خفض نطاقات البثّ (Broadcast Domains): كلما صغرت الشبكة الفرعية انخفضت رسائل البثّ العشوائية.
• تعزيز العزل الأمني: يمكن تقييد المرور بين الأقسام عبر قوائم التحكم (ACLs) أو الجدر النارية الطبقية.
• تبسيط إدارة العناوين: توزيعٌ أوضح لخطط العناوين داخل الإدارات أو مواقع الفروع.

2. الأساس الثنائي لعنوان IPv4 من فئة ‎C

يتكوّن عنوان IPv4 من ‎32‎ بتًّا، تُقسَّم بتراتبية إلى جزء الشبكة ثم جزء المضيف. في الفئة ‎C‎، تشغل البتّات الـ‎24‎ الأولى جزءَ الشبكة (افتراضيًّا) ويُترك للمضيف ‎8‎ بتّات. يوضّح الجدول الآتي صورةً ثنائية مبسّطة:

معلومة تقنية
الحدّ الأعلى للعناوين القابلة للاستخدام في شبكة ‎/24‎ هو ‎254‎ فقط؛ لأنّ أول عنوان محجوز للشبكة نفسها، وآخر عنوان محجوز للبثّ.

3. رياضيات التقسيم: قناع الشبكة والبادئة

3.1 صيغة ‎CIDR‎

يُعرَّف طول البادئة بكتابة الشرطة المائلة متبوعة بعدد البتّات المخصصة للشبكة؛ فمثلاً ‎/27‎ يعني أنّ ‎27‎ بتًّا تُشكّل جزء الشبكة، ويبقى ‎5‎ بتّات للمضيفين.

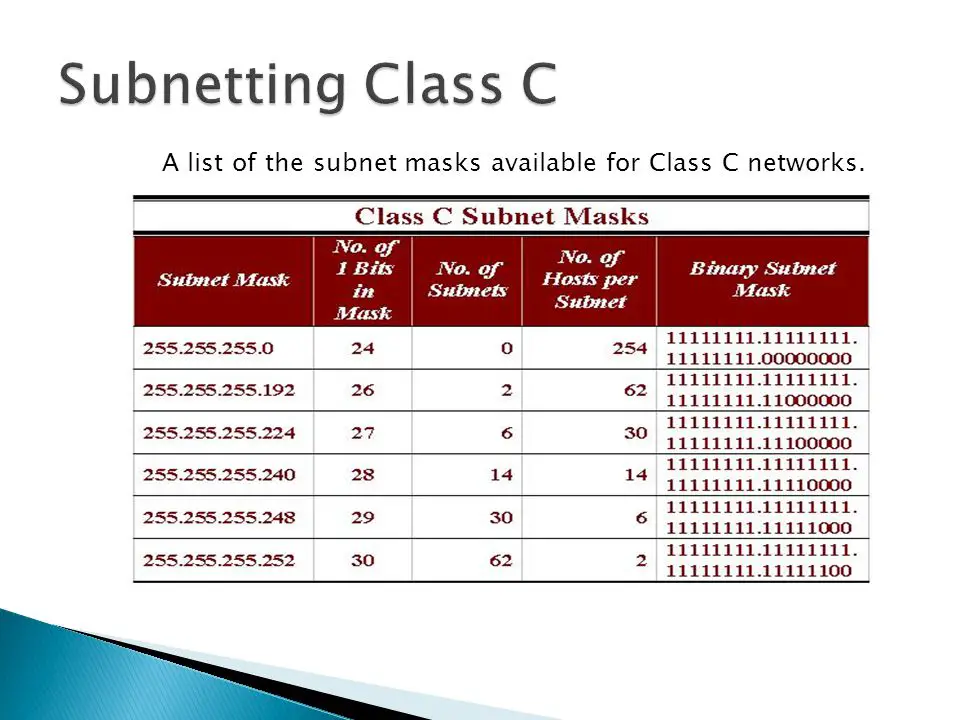

3.2 حساب عدد الشبكات والمضيفين

• عدد الشبكات الفرعية: ‎2ⁿ‎ حيث ‎n‎ عدد البتّات المستعارة من جزء المضيف.
• عدد المضيفين في كل شبكة: ‎2ᵐ − 2‎ حيث ‎m‎ البتّات المتبقية للمضيف (يُطرح ‎2‎ لعناوين الشبكة والبثّ).

مثال حسابي سريع

استعارة ‎3‎ بتّات (الانتقال من ‎/24‎ إلى ‎/27‎):

• الشبكات الممكنة = ‎2³ = 8‎ شبكات.
• المضيفون في كل شبكة = ‎2⁵ − 2 = 30‎ مضيفاً.

4. اختيار طول البادئة المثالي

يعتمد القرار على ثلاثة محاور:

1. عدد الأقسام المطلوب
2. مخططات التوسّع المستقبلي
3. الحدّ الأدنى للمضيفين النشطين في كل قسم

مثال مشاريع إنترنت الأشياء قد تحتاج ‎/29‎ (‎6‎ مضيفين فعليين)، بينما شبكات مكاتب متوسطة قد تستفيد من ‎/27‎ أو ‎/26‎.

5. المثال التطبيقي المتكامل

5.1 سيناريو الدراسة

لنفترض أنّ لدينا شبكة أصلية ‎192.168.10.0/24‎ ونرغب بتقسيمها إلى 8 شبكات فرعية متساوية لتوزيعها على ثمانية طوابق في مبنى مؤسسي.

• عدد البتّات المستعارة: ‎3‎
• القناع الجديد: ‎/27‎ ↔️ ‎255.255.255.224‎
• تدرّج القيم في الأوكتِت الرابع: مضاعفات ‎32‎ (لأن ‎256 ÷ 8 = 32‎)

5.2 جدول الشبكات الفرعية الناتجة

ملحوظة تنظيمية
يستطيع مسؤول الشبكة الآن تعيين كل طابق لإحدى هذه المجموعات مع إمكانية إدراج سياسات ACL تُقيّد عبور المرور حسب الحاجة.

5.3 تفنيد حزمة الشبكة الأولى

• الشبكة: ‎192.168.10.0/27‎
• المجالات المقترحة: مكاتب الإدارة العليا (تتطلب نطاق بثّ منخفضًا وعناوين ثابتة).
• إعداد DHCP: النطاق ‎192.168.10.2–192.168.10.29‎ مع حجز ‎.1‎ للموجّه.

5.4 تكامل التوجيه

لأن الشبكات الفرعية ثماني، فإن «قاعدة ‎Longest Prefix Match‎» في المُوجّه ستتعامل بسلاسة مع إدخالٍ واحد يغطّي ‎/27‎ لكل قسم. إذا استُخدم بروتوكول ‎OSPF‎، يُفضَّل إنشاء منطقة واحدة ‎Area 0‎ ما لم تتطلّب البنيةُ فصلًا هرميًّا أدقّ.

6. التحديات العملية وحلولها

7. التقسيم المتغير للطول (VLSM)

بدلاً من تقسيمٍ متساوٍ، يمكن استغلال ‎VLSM‎ للحصول على أحجام مختلفة تناسب الأقسام. مثال توضيحي:

• قسم الخوادم: ‎/28‎ (‎14‎ مضيفًا)
• قسم الأجهزة الذكية: ‎/29‎ (‎6‎ مضيفين)
• مكاتب مغلقة: ‎/30‎ (‎2‎ مضيفين)

بهذه المرونة، تتحقّق كفاءة عنوانية أعلى مع إبقاء الشبكة سهلة التوسعة.

8. إدارة العناوين: منهجية IPAM

تتزايد أهمية أنظمة إدارة عناوين IP (IP Address Management) مع تعقّد الهيكل العنواني. تقدم IPAM ميزات مثل:

• التتبّع اللحظي لاستهلاك العناوين.
• التنبيه عند تجاوز عتبة امتلاء قسم.
• تكامل مع ‎DNS‎ و‎DHCP‎ لتسجيل ملاحظات الأجهزة تلقائياً.

9. أثر التقسيم على الأداء والأمن

• انخفاض حجم البثّ بنسبة قد تصل إلى ‎87.5 %‎ عند الانتقال من ‎/24‎ إلى ‎/27‎.
• الحدّ من انتشار الهجمات الطبقية التي تعتمد على اكتساح ARP أو IP.
• تقليل زمن الوصول داخل كل شبكة فرعية نتيجة انخفاض المنافسة على الوسط.

10. دراسات حالة حقيقية

10.1 شركة برمجيات متوسّطة

قلّصت الشركة انتشار حركة البثّ من ‎16,000‎ إطارًا في الدقيقة إلى ‎2,300‎ بعد تجزئة شبكة ‎172.20.80.0/24‎ إلى ‎/27‎. وبالتزامن، انخفضت شكاوى المستخدمين حول بطء شبكات الطوابق بنسبة ‎38 %‎.

10.2 حرم جامعي متعدد المباني

طبّق مهندسو الشبكات ‎VLSM‎ على المسار ‎10.10.0.0/16‎، حيث وُزّعت الأقسام وفق عدد الأجهزة الفعلي، مما نتج عنه توفير ‎3,500‎ عنوان، استُخدمت لاحقًا لتوصيل مختبرات بحثية جديدة دون اللجوء لشراء نطاقات إضافية من ‎RIPE‎.

11. أخطاء شائعة وكيفية تجنّبها

1. تجاهل تحديث الأجهزة اللاسلكية التي تخزن القناع الثابت يدويّاً.
2. الاعتماد على التوثيق الورقي فقط؛ الأفضل الجمع بين الوثائق ورصد IPAM.
3. نسيان استثناء عناوين البنية التحتية قبل تشغيل DHCP في القناع الجديد.

دمج شبكات ‎IPv4‎ المقسَّمة مع بيئات ‎IPv6‎ المزدوجة: منهجية تصميمية متقدّمة

1. سياق الانتقال إلى الازدواج الثنائي

إستراتيجيات التحوّل المؤسسي نحو ‎IPv6‎ لا تكون فعّالة إلا إذا تكاملت بسلاسة مع البنية ‎IPv4‎ الراهنة. يعتمد نهج الازدواج الثنائي (Dual-Stack) على تشغيل المكدّسين معاً في كل عقدة، مانحاً التطبيقات حرية اختيار المكدّس الملائم. بيد أنّ نجاح التصميم يرتبط بتطابقٍ منطقي بين الشبكات الفرعية ‎/27‎ التي تمّ استحداثها في ‎IPv4‎ وبين بادئات ‎IPv6‎ مُحكمة التخطيط، مع الأخذ في الحسبان متطلّبات التوجيه التكيُّفي.

2. تخطيط العناوين ‎IPv6‎ على أساس التقسيم ‎IPv4‎

أشهر المقاربات توظيف قناع ‎/64‎ لكل شبكة وصول، ثم تجميع تلك الشبكات تحت بادئة موقعية ‎/48‎ أو ‎/56‎ صادرة عن المزود أو ‎LIR‎. لإبقاء الرؤية موحّدة بين النظامين تُطبَّق تقنية Prefix Correlation بحيث يرتبط كل نطاق ‎192.168.10.X/27‎ ببادئة ‎2001:db8:10:X::/64‎ (حيث ‎X‎ يمثّل مضاعفات ‎32‎).

اعتماد فكرة المطابقة يسهِّل على فرق العمليات تتبّع الأجهزة ذات العناوين المزدوجة ويُبسّط توثيق الـ IPAM.

3. ممرّات الانتقال والتكافؤ الوظيفي

التأكّد من سريان المرور ‎IPv6‎ في مسارات آمنة ومرنة يتطلّب دمج تقنيات انتقالية مختارة بعناية:

عند انتشار أجهزة إنترنت الأشياء داخل شبكات ‎/30‎ أو ‎/29‎ المُشتقة من ‎/27‎ يُستحسن استعمال ‎NAT64‎ لدعم نماذج ‎IPv6-Only‎، بينما يبقى 6in4 خياراً مناسباً للشبكات التي لم تُحدّث موجّهاتها الأساسية بعد.

4. البروتوكولات التكيُّفية: مقارنة موسّعة

تعمل بروتوكولات التوجيه الديناميكية على ضمان الاتساق بين جداول التوجيه للنسختين. تُلخَّص الخصائص البنيوية في الجدول التالي:

تأثير البروتوكول المختار على خطة ‎/27‎

• OSPFv3 في منطقة واحدة يفرض ملاءمةً ممتازة لتصميم طوابق الشركة مع إمكان تلخيص ‎/64‎ على حدود المنطقة (Area Border Router).
• EIGRP for IPv6 مفضّل لشبكات المكاتب متعددة السويتشات التي تتطلّب تقارباً دون ثانية واحدة.
• IS-IS يناسب بيئات مزوّدي الخدمة حيث تُنقل بادئات ‎IPv6‎ و‎IPv4‎ في جلسة واحدة، مقلِّلاً استهلاك الذاكرة.

5. تجميع المسارات (Route Aggregation)

عند تصدير الشبكات الفرعية ‎192.168.10.0/24‎ المُقسَّمة إلى ‎BGP‎، يمكن إعلان مسار مُجمَّع ‎192.168.10.0/23‎ لتقليل حجم جدول ‎FIB‎ العالمي، بينما يظلّ ‎MP-BGP‎ ينقل البادئة ‎2001:db8:10::/48‎ الواحدة. يتحقّق بذلك:

1. تخفيض استهلاك الذاكرة في الموجّهات الحدودية.
2. الحدّ من حمل تحديثات ‎BGP‎ المتكرّرة.
3. اتساق إجراءات تصفية المسارات بالإستناد إلى مجاميع قابلة للتنبّؤ.

6. دراسة حالة متقدّمة

البيئة: مركز بيانات يضمّ 400 خادم، مقسّم سلفاً إلى ‎14‎ شبكة ‎/27‎ ‎IPv4‎.
الهدف: تشغيل تجريبي مزدوج مع ‎IPv6‎ دون إيقاف الخدمة.

1. تخصيص ‎بادئة ‎/48‎**: ‎2001:db8:ac40::/48**.
2. اشتقاق ‎/60‎ لكل ‎/27‎، ما يمنح ‎16‎ شبكة ‎/64‎ داخل كل طابق مستقبلاً.
3. تفعيل ‎OSPFv3‎ على جميع الطبقات، وضبط Passive-Interface للمنافذ غير الراوترية.
4. تنفيذ ‎NAT64‎ في بوابة الإنترنت لتأمين وصول التطبيقات ‎IPv4-Only‎ للخارج.
5. تفعيل ‎Segment Routing v6 (SRv6)‎ تجريبياً على مسار النقل بين مركز البيانات وفرع DR لتقييم قدرة توجيه المسارات الدقيقة.

النتائج الأولية أظهرت انخفاض زمن التقارب إلى ‎185 ms‎ بعد فشل ارتباط رئيسي، بفضل الجمع بين ‎OSPFv3‎ و‎BFD‎. كما تحسّن أمن الطبقة الثانية عقب حصر حركة البثّ ضمن نطاقات ‎/27‎، واختفى تكرار عناوين ‎ARP‎ الخبيثة الذي كان يسبّب انقطاعات دورية.

7. أفضل الممارسات التصميمية

1. تأمين قناع ‎/64‎ ثابت لكل شبكة وصول لضمان عمل ‎SLAAC‎ وخيارات ‎DHCPv6-PD‎ بسلاسة.
2. تجنّب التلخيص المبالغ فيه لما دون ‎/48‎ داخل ‎OSPFv3‎ لإبقاء ديناميكية إعادة التوجيه مرنة.
3. تمكين ‎RA Guard‎ و‎DHCPv6 Shield في المبدّلات للوصول السلكي واللاسلكي.
4. توحيد مخطط التعريف (Naming Convention): مثل ‎Edge-NET-A-27‎ و‎Edge-NET-A-64v6‎ لتسهيل التكامل عبر أنظمة التذاكر و‎IPAM‎.
5. رصد مؤشرات الأداء: زمن التقارب، حجم ‎LSDB‎، حمل ‎CPU‎، نسبة التداخل في جداول ‎TCAM‎ للمبدّلات.

8. الاتجاهات المستقبلية

تزايد الاعتماد على SRv6 وBGP-EVPN سيجعل من الضروري مَلاءمة خطط التقسيم الحالية مع مبادىء الشرائح المنطقية (Network Slicing) التي توفّر عزلاً افتراضياً عالي الدقّة. كذلك، يتوقّع أن تنحسر الحاجة لـ IPv4-Inside-IPv6‎ مع توسّع المحتوى ‎IPv6-Only‎ واعتماد ‎QUIC-v2‎ المستند إلى ‎UDP/IPv6‎.

9. خاتمة

دمج شبكات ‎IPv4‎ الفرعية ‎/27‎ مع بيئات ‎IPv6‎ المزدوجة يتطلّب رؤية شمولية تجمع تخطيط العناوين، التقنيات الانتقالية، والبروتوكولات التكيُّفية في كيانٍ واحد متماسك. إن الالتزام بهندسةٍ دقيقة للتلخيص، مراقبة زمن التقارب، وتأمين نقاط الدخول، يوفّر بنيةً شبكيةً قادرةً على مواكبة الازدحام المتنامي، ومستعدّةً للتحوّل التدريجي نحو ‎IPv6-Only‎ عند انتفاء الحاجة إلى ‎IPv4‎.

عندما نتحدث عن تقسيم شبكة من الفئة C، فإننا نشير إلى عملية تقسيم مجموعة من عناوين الIP إلى عناوين فرعية أصغر، وذلك لتنظيم وإدارة الشبكة بفعالية. في فئة C، يتألف كل عنوان IP من 32 بتًا، وعند تقسيمها، يتم تحديد العديد من العناوين الفرعية التي تمثل جزءًا من النطاق الرئيسي.

لنأخذ مثالًا لتقسيم شبكة من الفئة C. لنفترض أن لدينا عنوان IP رئيسي هو 192.168.1.0/24. في هذا السياق، “/24” يشير إلى عدد البتات المخصصة للشبكة، والتي تترك 8 بتات للعناوين الفرعية.

لتقسيم هذه الشبكة إلى عناوين فرعية، يمكن أن نقوم بتقسيمها إلى عدة شبكات فرعية صغيرة، مثل:

1. شبكة فرعية 1: 192.168.1.0/26
2. شبكة فرعية 2: 192.168.1.64/26
3. شبكة فرعية 3: 192.168.1.128/26
4. شبكة فرعية 4: 192.168.1.192/26

في هذا المثال، كل شبكة فرعية تستخدم 64 عنوانًا IP (من 0 إلى 63، 64 إلى 127، وهكذا)، مع الحفاظ على العناوين المتاحة للاستخدام في الشبكة الرئيسية. يمكن أن يسهم هذا في تحسين إدارة الشبكة وتخصيص العناوين بشكل فعال.

عند تقسيم الشبكة، يجب أن نأخذ في اعتبارنا احتياجات الشبكة وعدد الأجهزة المتوقع تواجدها في كل شبكة فرعية، حيث يسهم ذلك في تحسين أداء الشبكة وتسهيل الصيانة.

تقسيم الشبكة يعتمد على استخدام تقنية التقسيم الفرعي (Subnetting)، وهي عملية تقسيم الشبكة الكبيرة إلى أقسام أصغر تُعرف بالشبكات الفرعية. هذا يتيح للمديرين تنظيم الشبكة وتخصيص العناوين بطريقة فعالة.

في مثالنا، لدينا شبكة رئيسية بعنوان IP 192.168.1.0/24. الـ “/24” يشير إلى أن الـ 24 بت الأولى مخصصة للشبكة الرئيسية، والـ 8 بت الأخيرة تخصص للعناوين الفرعية. هناك أيضًا عنوان البث والعنوان المستخدم كبوابة افتراضية.

على سبيل المثال، إذا كنت ترغب في تقسيم الشبكة إلى شبكات فرعية أصغر، يمكنك استخدام تقسيم 192.168.1.0/24 إلى أربع شبكات فرعية:

1. شبكة فرعية 1: 192.168.1.0/26 (تتضمن 192.168.1.1 إلى 192.168.1.63)
2. شبكة فرعية 2: 192.168.1.64/26 (تتضمن 192.168.1.65 إلى 192.168.1.127)
3. شبكة فرعية 3: 192.168.1.128/26 (تتضمن 192.168.1.129 إلى 192.168.1.191)
4. شبكة فرعية 4: 192.168.1.192/26 (تتضمن 192.168.1.193 إلى 192.168.1.255)

يمكنك رؤية كيف يمكن توجيه حركة البيانات بين هذه الشبكات وكيف يمكن لكل شبكة فرعية أن تدار بشكل مستقل داخل الشبكة الكبيرة. يُفضل أيضًا وضع خطة لتوزيع العناوين IP بطريقة تلبي احتياجات الأجهزة المتوقعة وتسهم في تحسين أمان الشبكة وأدائها.

في ختامنا لهذا الموضوع الشيق حول تقسيم شبكة من الفئة C وأهميته، يمكننا التلخيص بشكل شامل:

تقسيم الشبكة يعتبر أمرًا حيويًا في إدارة وتنظيم الشبكات، خاصةً عندما نتحدث عن الشبكات الكبيرة. في حالة الشبكات من الفئة C، يتم استخدام تقنية التقسيم الفرعي لتقسيم الشبكة إلى أقسام أصغر، مما يتيح للمسؤولين عن الشبكة تحقيق أقصى استفادة من العناوين الIP المتاحة.

عند تنفيذ تقسيم الشبكة، يجب أخذ عدة عوامل في اعتبارنا، بما في ذلك احتياجات الأجهزة، وتحسين الأداء، وتوفير الأمان. يساعد هذا التقسيم في تسهيل إدارة الشبكة والتحكم في حركة البيانات، بالإضافة إلى تحسين توزيع العبء على الأجهزة المختلفة.

لاحظ أن تعلم مفاهيم تقسيم الشبكات يعد أمرًا حيويًا لمحترفي تكنولوجيا المعلومات ومديري الشبكات. استخدم المراجع المذكورة للتعمق في هذا المجال، واستكشف سيناريوهات تطبيقية لتحسين مهاراتك في إدارة الشبكات بشكل أفضل.

لفهم أعمق حول تقسيم الشبكات والتحكم في العناوين IP في الفئة C، يمكنك الاطلاع على مصادر موثوقة في مجال شبكات الحاسوب وتكنولوجيا المعلومات. إليك بعض المراجع التي قد تكون مفيدة:

1. كتب:
   • “TCP/IP Illustrated, Volume 1: The Protocols” by W. Richard Stevens.
   • “Subnetting For Beginners: IP Subnetting And Binary Math For Beginners” by Nathan Clark.
2. مواقع الويب:
   • Cisco Learning Network.
   • Subnetting Practice.
3. مقالات على الإنترنت:
   • Subnetting – A Tutorial.
   • Understanding IP Addressing and Subnetting for Newbies.
4. موارد Cisco:
   • Introduction to IP Addressing and Subnetting.
   • Cisco Networking Basics: How to Configure a Router.

تأكد من تحديث المصادر بشكل دوري للحصول على أحدث المعلومات، حيث يمكن أن تتغير التكنولوجيا والممارسات مع مرور الوقت.
